Referência do Arquivo packet-pes.h

Leitura do cabeçalho de um pacote PES de legenda. Mais...

#include "caption-common.h"

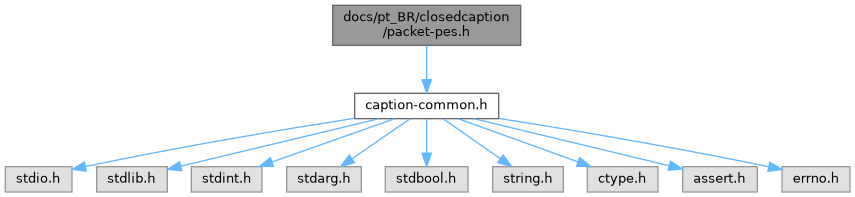

Gráfico de dependência de inclusões para packet-pes.h:

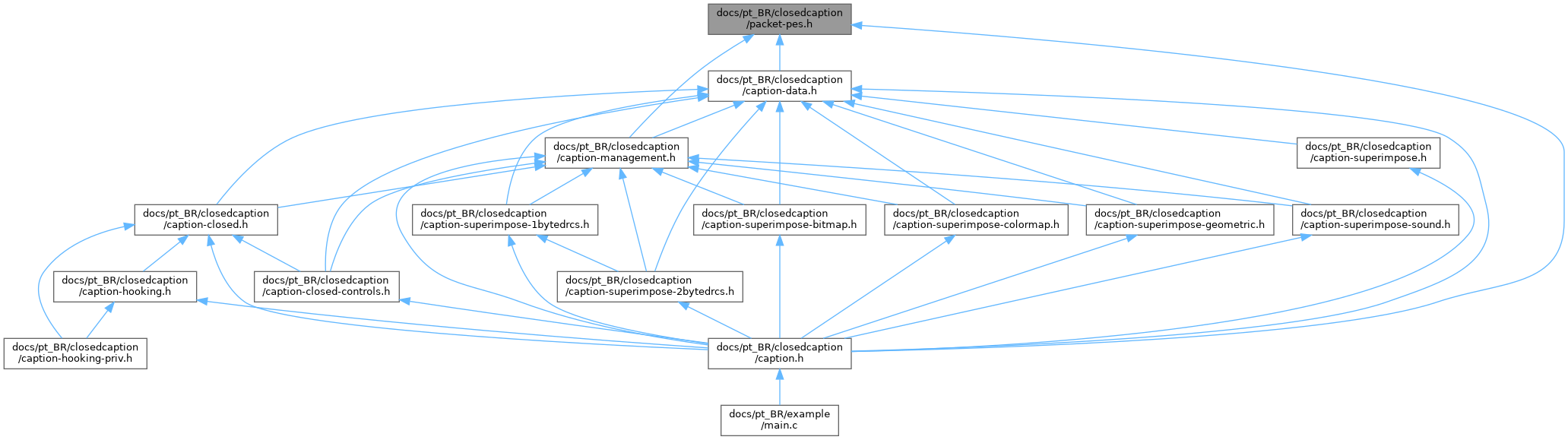

Este grafo mostra quais arquivos estão direta ou indiretamente relacionados com esse arquivo:

Ir para o código-fonte desse arquivo.

Estruturas de Dados
struct	PES_pts_t
struct	PacketPES_s
struct	PacketPES_s::header
union	PacketPES_s::header::flags
struct	PacketPES_s::payload

Definições e Macros
#define	PACKET_PES_PREFIX   0x000001
#define	PACKET_PES_PRIVATE_STREAM   0xbd
Valores do campo PTS_DTS_flags
#define	PTS_is_NONE   0x00
#define	PTS_is_FORBIDEN   0x01
#define	PTS_is_ONLY_PTS   0x02
#define	PTS_is_BOTH   0x03

Definições de Tipos
typedef struct PacketPES_s	PacketPES_t

Funções
bool	packet_pes_load (const uint8_t *pack_raw, const size_t raw_len, PacketPES_t *out)
void	packet_pes_set_pts (uint32_t *ts, PES_pts_t *pts)

Descrição detalhada

Leitura do cabeçalho de um pacote PES de legenda.

Autor

Jorge Pereira jpere.nosp@m.iran.nosp@m.@gmai.nosp@m.l.co.nosp@m.m

Data

Thu Aug 12 13:49:21 BRT 2010

As legendas do ISDB-T são transportadas em pacotes PES com stream_id 0xBD (private_stream_1), no formato "PES data packet" da ARIB STD-B24, Volume 3, Capítulo 5:

* [cabeçalho PES][data_identifier][private_stream_id][PES_data_packet_header_length][...][data_group]
*

packet_pes_load() lê o cabeçalho, o PTS e localiza o data_group, que é processado em seguida por caption_data_load().

Definição no arquivo packet-pes.h.

Definições e macros

PACKET_PES_PREFIX

#define PACKET_PES_PREFIX   0x000001

(24 bits) packet_start_code_prefix.

Definição na linha 23 do arquivo packet-pes.h.

PACKET_PES_PRIVATE_STREAM

#define PACKET_PES_PRIVATE_STREAM   0xbd

stream_id do private_stream_1, usado pelas legendas.

Definição na linha 24 do arquivo packet-pes.h.

PTS_is_NONE

#define PTS_is_NONE   0x00

Sem PTS nem DTS.

Definição na linha 30 do arquivo packet-pes.h.

PTS_is_FORBIDEN

#define PTS_is_FORBIDEN   0x01

Valor proibido pela norma.

Definição na linha 31 do arquivo packet-pes.h.

PTS_is_ONLY_PTS

#define PTS_is_ONLY_PTS   0x02

Apenas PTS (Presentation Time Stamp).

Definição na linha 32 do arquivo packet-pes.h.

PTS_is_BOTH

#define PTS_is_BOTH   0x03

PTS e DTS (Presentation/Decode Time Stamp).

Definição na linha 33 do arquivo packet-pes.h.

Definições dos tipos

PacketPES_t

typedef struct PacketPES_s PacketPES_t

Pacote PES. Veja PacketPES_s.

Definição na linha 48 do arquivo packet-pes.h.

Funções

packet_pes_load()

bool packet_pes_load	(	const uint8_t *	pack_raw,
		const size_t	raw_len,
		PacketPES_t *	out
	)

Carrega o cabeçalho de um pacote PES e localiza o data_group.

Parâmetros

pack_raw	Pacote PES completo, a partir do packet_start_code_prefix (00 00 01).
raw_len	Tamanho de pack_raw em bytes.
out	Recebe o pacote carregado. Os ponteiros de payload apontam para dentro de pack_raw.

Retorna

TRUE se o pacote é um PES válido e com dados.

packet_pes_set_pts()

void packet_pes_set_pts	(	uint32_t *	ts,
		PES_pts_t *	pts
	)

Converte um PTS em unidades de 90 kHz para horas, minutos e segundos.

Parâmetros

ts	PTS em unidades de 90 kHz.
pts	Recebe o PTS convertido; pts->ts recebe o próprio ts.
