Referência do Arquivo caption-data.h

Leitura do data_group da legenda (ARIB STD-B24, Volume 3, 9.2). Mais...

#include "caption-common.h"
#include "packet-pes.h"

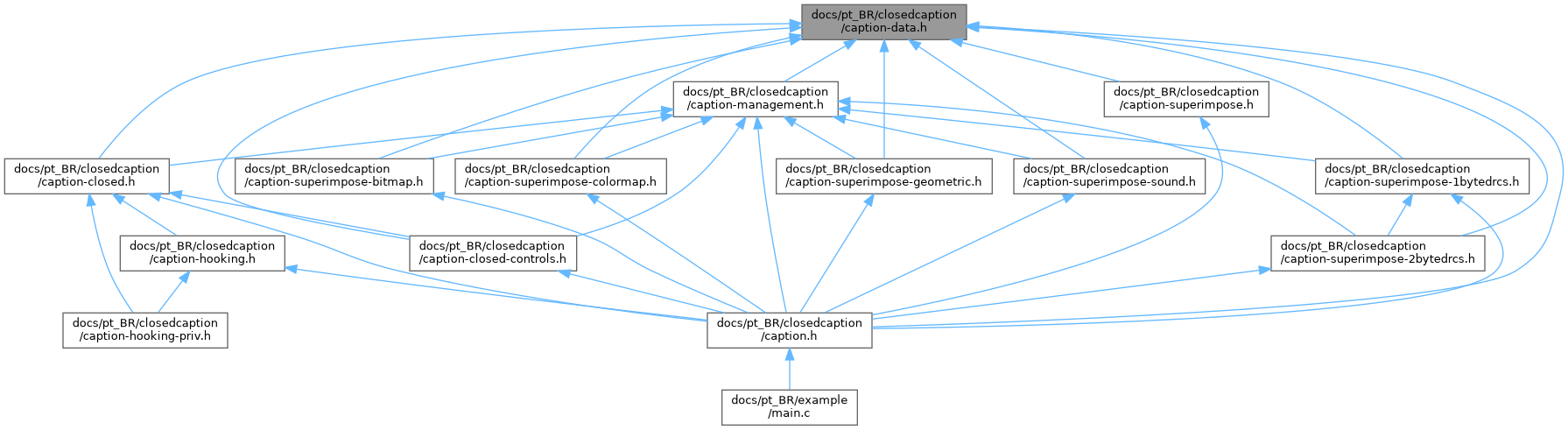

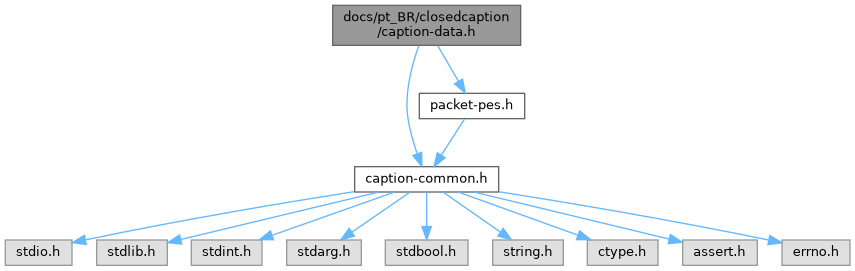

Gráfico de dependência de inclusões para caption-data.h:

Este grafo mostra quais arquivos estão direta ou indiretamente relacionados com esse arquivo:

Ir para o código-fonte desse arquivo.

Estruturas de Dados
struct	CaptionData_t

Definições e Macros
#define	CAPTION_MANAGEMENT_DGI_A   0x00
#define	CAPTION_MANAGEMENT_DGI_B   0x20

Definições de Tipos
typedef struct CaptionData_t	CaptionData_t

Funções
bool	caption_data_check_crc16 (const uint8_t *data, const uint16_t *datalen, const uint16_t *crc16)
bool	caption_data_load (const PacketPES_t *pes, CaptionData_t *caption)

Descrição detalhada

Leitura do data_group da legenda (ARIB STD-B24, Volume 3, 9.2).

Autor

Jorge Pereira jpere.nosp@m.iran.nosp@m.@gmai.nosp@m.l.co.nosp@m.m

Data

Thu Aug 12 13:49:21 BRT 2010

Cada PES de legenda carrega um data_group:

* data_group_id(6) data_group_version(2) data_group_link_number(8)
* last_data_group_link_number(8) data_group_size(16)
* data_group_data_byte[data_group_size] CRC_16(16)
*

O data_group_id indica o conteúdo: 0x00/0x20 é o "caption management data" (grupos A e B) e os demais são o "caption statement data" de cada idioma (veja caption-management.h).

Definição no arquivo caption-data.h.

Definições e macros

CAPTION_MANAGEMENT_DGI_A

#define CAPTION_MANAGEMENT_DGI_A   0x00

data_group_id do "caption management data", grupo A.

Definição na linha 25 do arquivo caption-data.h.

CAPTION_MANAGEMENT_DGI_B

#define CAPTION_MANAGEMENT_DGI_B   0x20

data_group_id do "caption management data", grupo B.

Definição na linha 26 do arquivo caption-data.h.

Definições dos tipos

CaptionData_t

typedef struct CaptionData_t CaptionData_t

data_group carregado por caption_data_load().

Funções

caption_data_check_crc16()

bool caption_data_check_crc16	(	const uint8_t *	data,
		const uint16_t *	datalen,
		const uint16_t *	crc16
	)

Verifica o CRC-16 de um data_group.

O CRC é o CRC-16/CCITT (polinômio x^16 + x^12 + x^5 + 1, valor inicial 0), calculado sobre todo o data_group, do data_group_id até o último byte de dados (ARIB STD-B24, Volume 3, 9.2).

Parâmetros

data	Início do data_group (o byte do data_group_id).
datalen	Quantidade de bytes de data cobertos pelo CRC (5 de cabeçalho + data_group_size).
crc16	CRC lido do pacote.

Retorna

TRUE se o CRC confere.

caption_data_load()

bool caption_data_load	(	const PacketPES_t *	pes,
		CaptionData_t *	caption
	)

Carrega o data_group de um PES e verifica o CRC.

Bytes de stuffing depois do data_group são ignorados.

Parâmetros

pes	PES carregado por packet_pes_load().
caption	Recebe o data_group. Os ponteiros apontam para dentro do buffer do PES.

Retorna

TRUE se o data_group é válido e o CRC confere.
