Referência do Arquivo ts-demux.h

Demultiplexador MPEG-TS: tabelas PAT/PMT, estatísticas por PID e remontagem dos pacotes PES de um PID. Mais...

#include "caption-common.h"
#include "ts-reader.h"

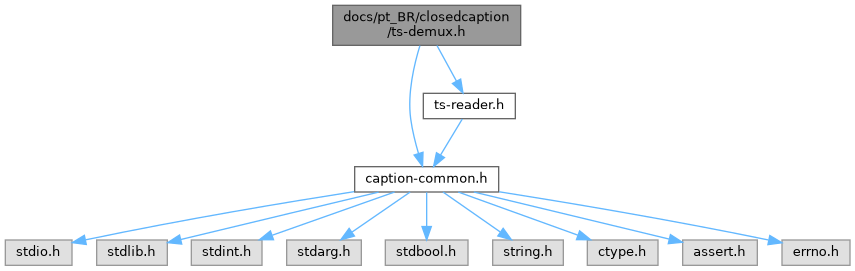

Gráfico de dependência de inclusões para ts-demux.h:

Este grafo mostra quais arquivos estão direta ou indiretamente relacionados com esse arquivo:

Ir para o código-fonte desse arquivo.

Estruturas de Dados
struct	TsPidInfo_t

Definições e Macros
#define	TS_PID_PAT   0x0000
#define	TS_PID_NULL   0x1fff
#define	TS_PID_MAX   0x2000
#define	TS_PID_NONE   0xffff

Definições de Tipos
typedef void(*	TsDemuxPesCallback_t) (const uint8_t *pes, size_t len, void *userdata)
typedef struct TsDemux_s	TsDemux_t

Funções
TsDemux_t *	ts_demux_new (void)
void	ts_demux_free (TsDemux_t *demux)
void	ts_demux_set_pes_callback (TsDemux_t *demux, uint16_t pid, TsDemuxPesCallback_t callback, void *userdata)
void	ts_demux_push (TsDemux_t *demux, const uint8_t *packet)
void	ts_demux_flush (TsDemux_t *demux)
const TsPidInfo_t *	ts_demux_get_pid_info (const TsDemux_t *demux, uint16_t pid)
uint16_t	ts_demux_get_caption_pid (const TsDemux_t *demux)
const char *	ts_demux_describe_pid (const TsDemux_t *demux, uint16_t pid, char *buf, size_t len)
const char *	ts_stream_type_name (uint8_t stream_type)
const char *	ts_component_tag_name (int16_t component_tag)
const char *	ts_system_pid_name (uint16_t pid)

Descrição detalhada

Demultiplexador MPEG-TS: tabelas PAT/PMT, estatísticas por PID e remontagem dos pacotes PES de um PID.

Autor

Jorge Pereira jpere.nosp@m.iran.nosp@m.@gmai.nosp@m.l.co.nosp@m.m

O demux recebe os pacotes TS de 188 bytes (veja ts-reader.h) e:

• conta os pacotes de cada PID;
• lê a PAT e as PMTs de todos os programas, identificando o tipo de cada PID (vídeo, áudio, legenda, PCR, etc.);
• sugere o PID da legenda, a partir do component_tag da PMT;
• remonta os pacotes PES de um PID escolhido e entrega cada PES completo para uma callback (por exemplo, caption_screen_push_pes()).

Exemplo:

static void
on_pes (const uint8_t *pes, size_t len, void *userdata)
{
  caption_screen_push_pes (userdata, pes, len);
}

TsDemux_t *demux = ts_demux_new ();

ts_demux_set_pes_callback (demux, 0x3ed, on_pes, screen);

while ((packet = ts_reader_next (reader)) != NULL)
  ts_demux_push (demux, packet);

ts_demux_flush (demux);
ts_demux_free (demux);

Definição no arquivo ts-demux.h.

Definições e macros

TS_PID_PAT

#define TS_PID_PAT   0x0000

PID da PAT (Program Association Table).

Definição na linha 42 do arquivo ts-demux.h.

TS_PID_NULL

#define TS_PID_NULL   0x1fff

PID dos pacotes nulos (stuffing).

Definição na linha 45 do arquivo ts-demux.h.

TS_PID_MAX

#define TS_PID_MAX   0x2000

Quantidade de PIDs possíveis (13 bits).

Definição na linha 48 do arquivo ts-demux.h.

TS_PID_NONE

#define TS_PID_NONE   0xffff

Valor utilizado para indicar "nenhum PID".

Definição na linha 51 do arquivo ts-demux.h.

Definições dos tipos

TsDemuxPesCallback_t

typedef void(* TsDemuxPesCallback_t) (const uint8_t *pes, size_t len, void *userdata)

Callback chamada para cada PES completo do PID escolhido em ts_demux_set_pes_callback().

Parâmetros

pes	Pacote PES completo, a partir do packet_start_code_prefix (00 00 01). Só é válido durante a chamada.
len	Tamanho de pes em bytes.
userdata	Ponteiro informado em ts_demux_set_pes_callback().

Definição na linha 75 do arquivo ts-demux.h.

TsDemux_t

typedef struct TsDemux_s TsDemux_t

Demultiplexador MPEG-TS. Estrutura opaca, criada por ts_demux_new().

Definição na linha 82 do arquivo ts-demux.h.

Funções

ts_demux_new()

TsDemux_t * ts_demux_new

(

void

)

Cria um demultiplexador.

Retorna

O demux, ou NULL se faltar memória. Liberar com ts_demux_free().

ts_demux_free()

void ts_demux_free

(

TsDemux_t *

demux

)

Libera o demultiplexador. Não chama ts_demux_flush().

Parâmetros

demux

Demux criado por ts_demux_new(). Aceita NULL.

ts_demux_set_pes_callback()

void ts_demux_set_pes_callback	(	TsDemux_t *	demux,
		uint16_t	pid,
		TsDemuxPesCallback_t	callback,
		void *	userdata
	)

Escolhe o PID cujos pacotes PES serão remontados e entregues à callback.

Apenas um PID é remontado por vez. Uma nova chamada substitui a anterior e descarta o PES que estava incompleto.

Parâmetros

demux	Demux criado por ts_demux_new().
pid	PID a ser remontado, ou TS_PID_NONE para desligar.
callback	Função chamada para cada PES completo.
userdata	Repassado para a callback.

ts_demux_push()

void ts_demux_push	(	TsDemux_t *	demux,
		const uint8_t *	packet
	)

Processa um pacote TS.

Pacotes com o transport_error_indicator ligado são ignorados. Pacotes perdidos (falha no continuity_counter) descartam o PES incompleto.

Parâmetros

demux	Demux criado por ts_demux_new().
packet	Pacote de TS_PACKET_SIZE bytes, iniciando em TS_SYNC_BYTE.

ts_demux_flush()

void ts_demux_flush

(

TsDemux_t *

demux

)

Entrega o último PES, caso ainda esteja pendente.

Um PES só é considerado completo quando o próximo começa ou quando atinge o PES_packet_length; por isso, chame esta função no final do arquivo.

Parâmetros

demux

Demux criado por ts_demux_new().

ts_demux_get_pid_info()

const TsPidInfo_t * ts_demux_get_pid_info	(	const TsDemux_t *	demux,
		uint16_t	pid
	)

Retorna as informações coletadas sobre um PID.

Parâmetros

demux	Demux criado por ts_demux_new().
pid	PID entre 0 e TS_PID_MAX - 1.

Retorna

As informações do PID, ou NULL se pid for inválido.

ts_demux_get_caption_pid()

uint16_t ts_demux_get_caption_pid

(

const TsDemux_t *

demux

)

Retorna o PID de legenda sugerido pela PMT.

É escolhido o stream privado (stream_type 0x06) com component_tag de legenda: 0x30 a 0x37 (full-seg) ou 0x87 (one-seg), dando preferência ao menor component_tag, ou seja, à legenda principal do full-seg.

Parâmetros

demux

Demux criado por ts_demux_new().

Retorna

O PID da legenda, ou TS_PID_NONE se nenhum foi encontrado.

ts_demux_describe_pid()

const char * ts_demux_describe_pid	(	const TsDemux_t *	demux,
		uint16_t	pid,
		char *	buf,
		size_t	len
	)

Monta uma descrição legível do PID, por exemplo "0x06 PES privado (component_tag 0x30, legenda)".

Parâmetros

demux	Demux criado por ts_demux_new().
pid	PID entre 0 e TS_PID_MAX - 1.
buf	Buffer que recebe a descrição.
len	Tamanho de buf (128 bytes são suficientes).

Retorna

O próprio buf.

ts_stream_type_name()

const char * ts_stream_type_name

(

uint8_t

stream_type

)

Nome do stream_type da PMT (ISO/IEC 13818-1, Tabela 2-34).

Parâmetros

stream_type

Valor do stream_type.

Retorna

O nome, por exemplo "H.264 video", ou "desconhecido".

ts_component_tag_name()

const char * ts_component_tag_name

(

int16_t

component_tag

)

Nome do component_tag no ISDB-T (ARIB TR-B14 / ABNT NBR 15608).

Parâmetros

component_tag

Valor do component_tag.

Retorna

"legenda", "legenda one-seg", "superimpose", ou NULL para os demais valores.

ts_system_pid_name()

const char * ts_system_pid_name

(

uint16_t

pid

)

Nome dos PIDs reservados para tabelas do sistema (PAT, NIT, SDT, EIT, etc.).

Parâmetros

pid	PID a ser consultado.

Retorna

O nome da tabela, ou NULL se o PID não é reservado.
