Referência do Arquivo caption-superimpose-geometric.h

Data unit de gráficos geométricos, separada em comandos. Mais...

#include "caption-common.h"
#include "caption-data.h"
#include "caption-management.h"

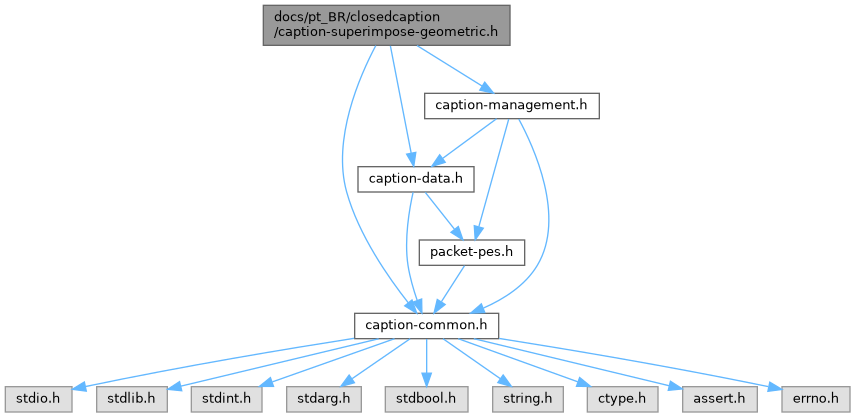

Gráfico de dependência de inclusões para caption-superimpose-geometric.h:

Este grafo mostra quais arquivos estão direta ou indiretamente relacionados com esse arquivo:

Ir para o código-fonte desse arquivo.

Estruturas de Dados
struct	CaptionSuperImposeGeometric_t

Definições e Macros
#define	CAPTION_GEOMETRIC_OPCODE_RESET   0x20
#define	CAPTION_GEOMETRIC_OPCODE_DOMAIN   0x21
#define	CAPTION_GEOMETRIC_OPCODE_TEXTURE   0x23
#define	CAPTION_GEOMETRIC_OPCODE_SET_COLOR   0x3c
#define	CAPTION_GEOMETRIC_OPCODE_SET_PATTERN   0x3d
#define	CAPTION_GEOMETRIC_OPCODE_SELECT_COLOR   0x3e
#define	CAPTION_GEOMETRIC_OPCODE_BLINK   0x3f

Definições de Tipos
typedef struct CaptionSuperImposeGeometric_t	CaptionSuperImposeGeometric_t

Funções
CaptionSuperImposeGeometric_t *	caption_superimpose_geometric_new (const CaptionManagement_t *m)
const char *	caption_superimpose_geometric_get_name (uint8_t opcode)
void	caption_superimpose_geometric_free (CaptionSuperImposeGeometric_t *cc)

Descrição detalhada

Data unit de gráficos geométricos, separada em comandos.

Autor

Jorge Pereira jpere.nosp@m.iran.nosp@m.@gmai.nosp@m.l.co.nosp@m.m

Data

Thu Aug 12 13:49:21 BRT 2010

Lê as data units do tipo CAPTION_HANDLER_TYPE_GEOMETRIC. Os gráficos geométricos são uma sequência de "graphics display commands" (ARIB STD-B24, Volume 1, Part 2, 8.1.2): um opcode (0x20 a 0x3f) seguido de zero ou mais bytes de operando (0x40 a 0x7f). Este módulo só separa o fluxo em comandos; desenhar (DOMAIN, POINT, LINE, ARC, RECT, POLY...) fica por conta da aplicação. Controles C0/C1 e bytes fora dessas duas faixas são ignorados.

Definição no arquivo caption-superimpose-geometric.h.

Definições e macros

CAPTION_GEOMETRIC_OPCODE_RESET

#define CAPTION_GEOMETRIC_OPCODE_RESET   0x20

RESET: 2 bytes fixos.

Definição na linha 20 do arquivo caption-superimpose-geometric.h.

CAPTION_GEOMETRIC_OPCODE_DOMAIN

#define CAPTION_GEOMETRIC_OPCODE_DOMAIN   0x21

DOMAIN: 1 byte fixo e um operando multivalor.

Definição na linha 21 do arquivo caption-superimpose-geometric.h.

CAPTION_GEOMETRIC_OPCODE_TEXTURE

#define CAPTION_GEOMETRIC_OPCODE_TEXTURE   0x23

TEXTURE: 1 byte fixo.

Definição na linha 22 do arquivo caption-superimpose-geometric.h.

CAPTION_GEOMETRIC_OPCODE_SET_COLOR

#define CAPTION_GEOMETRIC_OPCODE_SET_COLOR   0x3c

SET COLOR.

Definição na linha 23 do arquivo caption-superimpose-geometric.h.

CAPTION_GEOMETRIC_OPCODE_SET_PATTERN

#define CAPTION_GEOMETRIC_OPCODE_SET_PATTERN   0x3d

SET PATTERN.

Definição na linha 24 do arquivo caption-superimpose-geometric.h.

CAPTION_GEOMETRIC_OPCODE_SELECT_COLOR

#define CAPTION_GEOMETRIC_OPCODE_SELECT_COLOR   0x3e

SELECT COLOR.

Definição na linha 25 do arquivo caption-superimpose-geometric.h.

CAPTION_GEOMETRIC_OPCODE_BLINK

#define CAPTION_GEOMETRIC_OPCODE_BLINK   0x3f

BLINK.

Definição na linha 26 do arquivo caption-superimpose-geometric.h.

Definições dos tipos

CaptionSuperImposeGeometric_t

typedef struct CaptionSuperImposeGeometric_t CaptionSuperImposeGeometric_t

Um graphics display command.

Funções

caption_superimpose_geometric_new()

CaptionSuperImposeGeometric_t * caption_superimpose_geometric_new

(

const CaptionManagement_t *

m

)

Cria a lista de comandos a partir de uma data unit de gráficos geométricos.

Parâmetros

m	Conteúdo lido por caption_management_load() ou caption_management_load_unit(), do tipo CAPTION_HANDLER_TYPE_GEOMETRIC, com data unit não vazia.

Retorna

A lista, ou NULL se faltou memória ou se não tem nenhum comando. Libere com caption_superimpose_geometric_free().

caption_superimpose_geometric_get_name()

const char * caption_superimpose_geometric_get_name

(

uint8_t

opcode

)

Nome da família do comando de um opcode ("RESET", "DOMAIN", "TEXTURE", "POINT", "LINE", "ARC", "RECT", "POLY", "SET COLOR", "SET PATTERN", "SELECT COLOR" ou "BLINK").

Parâmetros

opcode

Opcode do comando.

Retorna

O nome, ou "UNKNOWN". Nunca NULL.

caption_superimpose_geometric_free()

void caption_superimpose_geometric_free

(

CaptionSuperImposeGeometric_t *

cc

)

Libera a lista criada por caption_superimpose_geometric_new(), incluindo todos os itens encadeados em next.

Parâmetros

cc	A lista. NULL é aceito.
